PMC007系列与雷电效应测试—谱思机器人运动控制解决方案

雷电是一种强大而不可预测的自然现象，它的电磁能量可能对电子设备造成严重的损害，特别是在户外应用的设备，对雷电，沙尘，防水等都有相对应的等级需求。为了确保电子设备在雷电环境中能够正常工作且不受到不可逆损坏，雷电测试成为了电子工程领域中至关重要的一环。

雷电测试是一系列测试程序的集合，旨在模拟雷电环境下的电磁脉冲和电压浪涌，以评估电子设备在这种环境中的稳定性、抗扰度和耐受性。这种测试通常分为直接效应测试和间接效应测试两种。直接效应测试主要关注雷电对设备的直接影响，如雷电的电流和电压如何通过设备的外壳、电源线、信号线等传导。这种测试通常包括电流注入、电弧放电等步骤，目的是评估设备在雷电击中时的表现。间接效应测试主要关注设备在雷电环境中的连接线路和信号线路中所受到的影响。通过模拟雷电的电磁场和电磁脉冲，这种测试可以评估设备对于雷电传导而来的电磁影响的承受能力。

雷电测试通常包括以下步骤：

1. 试验准备： 设定测试参数，选择适当的测试设备和测试环境。
2. 直接效应测试： 在设备外部施加模拟雷电电流和电压，评估设备的直接受损情况。
3. 间接效应测试： 模拟雷电对连接线路和信号线路的影响，评估设备对于间接效应的承受能力。
4. 数据分析： 收集、记录和分析测试过程中的数据，评估设备的表现是否符合标准。
5. 修正和改进： 根据测试结果，对设备进行修正和改进，提高其在雷电环境中的耐受性。

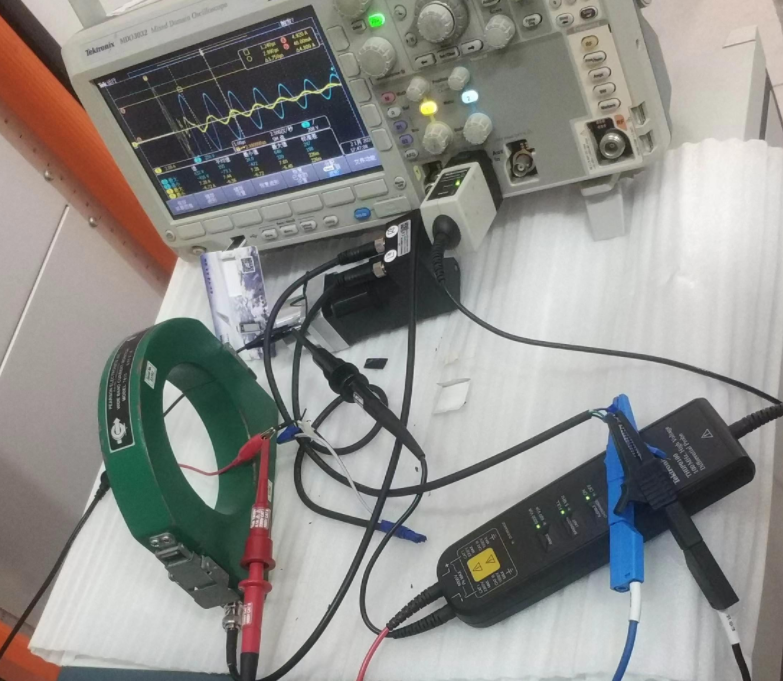

以此流程，针对我们的PMC007BX多圈航插一体机，对外壳和航插线的线路做对应的直接和间接效应测试。测试环境安装如下：

让控制器驱动电机一直转动，运行后不需要进行通讯，对外壳和航插线的电源+/-极和485通讯A/B线进行测试，使用600V开路电压测试。观察示波器和运行情况。

通过验证发现，在模拟雷电环境中的电磁场和电磁脉冲下运行，控制器供电和运行正常。 测试完成后，使用流程控制过氧化氢含量并和设定值比对。 图右下的红线为设定值，绿色为检测值，发现大部分时间两条线都是重合的。说明测试后电机通讯运行正常。

雷电测试是确保电子设备在雷电环境中可靠运行的关键步骤。通过遵循相关标准和规范，制造商可以验证其产品的可靠性，提高产品质量，保护用户的投资。在快速发展的电子技术领域，雷电测试将继续发挥着不可替代的作用，为我们的电子设备提供更可靠的保护。
