新款大电流多轴运动控制驱动器-PMC005B4上新—谱思机器人步进电机运动控制方案

• 更高的驱动电流，PMC005B4最高可设置每轴4A的驱动运行电流，可以覆盖大部分57系列电机
• 更多的细分选择，PMC005B4在细分上新增到128细分，2/4/6/8/16/32/64/128均为可选设置。运行使用精度更高。

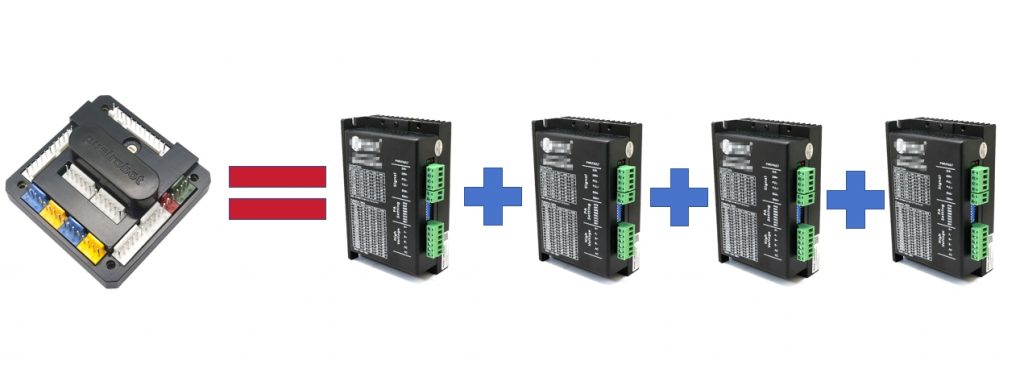

• 一个PMC005系列的产品就可以直接替代传统方案中的“中央控制器+多个步进电机驱动器”模式，如下图1所示。

• 因此根据PMC005的功能特性，可以替代传统的4个步进电机驱动器，实现4轴同时运行，交替穿插运行。

基本特性

1. 四轴控制： 该驱动板具有四个独立的轴控制通道，可以同时管理四个不同的步进电机。
2. 闭环控制： 其中两个轴支持闭环控制，这意味着系统可以实时反馈并调整电机运动，提高运动的准确性和稳定性。
3. 直流有刷控制： 两路直流有刷电机控制，适用于一些不需要极高精度的应用。
4. 电磁阀控制： 两路电磁阀的控制，这对于需要精确控制流体或气体的系统来说是非常重要的。
5. 最大电流4A： 每个轴的最大电流输出为4A，为各种应用提供了足够的功率。如下图3所示，驱动57-56电机在不同速度下的频矩曲线图。
6. 通信接口： 驱动板支持通过USB或RS485进行通信，使其更容易集成到各种控制系统中。
7. 限位控制： 每个轴都支持两个限位控制，支持系统上电复位操作并且确保系统在运动时不会超出预定范围，提高安全性。
8. DT协议：使用DT协议，二次开发简单，软件工程师可立即进行开发控制。
9. 离线运行：支持预存程序离线或在线执行。

应用领域

1. 自动化生产线： 在工业自动化领域，该驱动板可以用于控制多个执行器，提高生产线的效率。
2. 医疗设备： 在医疗设备中，闭环控制可以确保精确的位置和运动，适用于一些需要高精度操作的场景。
3. 实验室设备： 科研实验室中的一些实验设备可能需要多轴控制，以进行精确的实验操作。

总结

在使用中，将所需的步进电机，限位，电磁阀，编码器集中到了一个控制板上，模块化安装，既节省空间又便于安装，也为后期的维护提供了方便，因此多轴控制驱动板的灵活性和功能丰富性使其成为许多领域的理想选择。无论是需要高精度控制的工业应用，还是实验室中的科研项目，这种驱动板都能够满足用户对于多轴运动控制的需求。
