PIN顶升结构的精密运动控制-谱思机器人步进电机运动控制方案

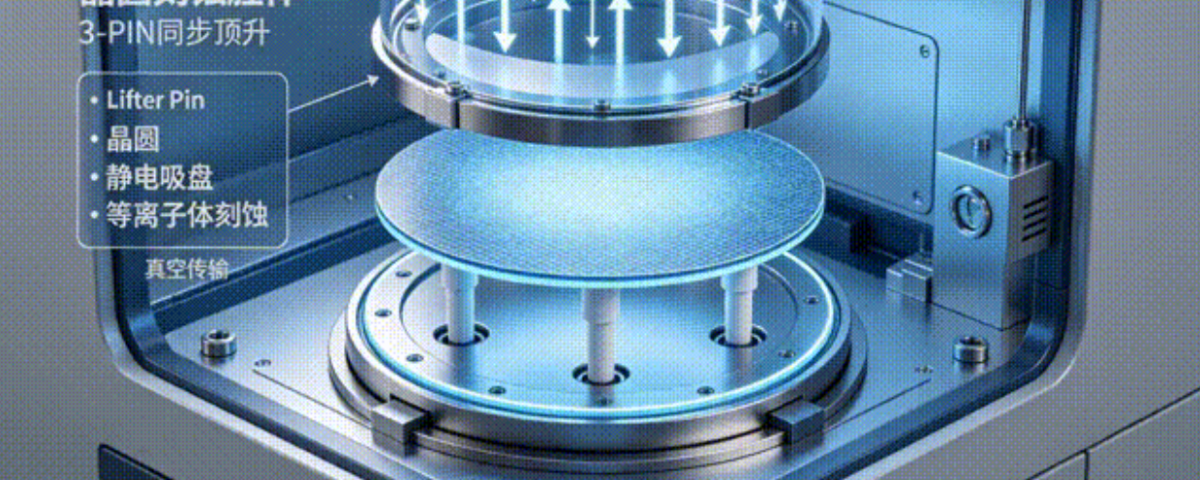

PIN顶升结构是现代自动化产线与半导体封装设备中广泛采用的一种精密定位机构。其核心功能是通过电机驱动顶升PIN针，将基板、PCB或封装载具平稳顶升至预定高度，以供后续工序（如贴装、焊接、点胶、检测等）进行精确定位。随着电子制造对产能与良率的双重追求，PIN顶升机构在运动过程中对同步性、速度和加减速度曲线的控制要求日益严苛。

一、机械多圈编码器：绝对位置的可靠保障

1.编码器在PIN顶升中的角色

在PIN顶升结构中，电机轴的旋转角度需要精确映射为PIN针的垂直位移。编码器作为位置反馈元件，直接决定了系统最终的定位精度与重复定位精度。传统的增量式编码器在断电后丢失位置信息，每次上电必须执行回零操作，这在多轴系统中不仅降低了生产节拍，而且回零过程中还可能产生不必要的机械冲击和磨损。

机械多圈编码器则从根本上解决了这一问题。它通过精密齿轮组或磁感应结构在编码器内部连续记录轴的多圈绝对位置，即使系统断电后重新上电，控制器仍能立即获取当前各轴的精确位置信息，无需重新回零。对于PIN顶升结构而言，这意味着每一次开机都可以直接进入工作状态，显著提升了设备的整体效率和可用性。

2.多圈编码器的工作原理与技术优势

机械多圈编码器内部包含多级减速齿轮组，每一级齿轮对应一个圈数计数位。当编码器主轴旋转时，齿轮系统将多圈转动转化为各个码盘的相对位置，通过磁电方式读出完整的绝对位置值。这种设计使得编码器在不依赖电池供电的情况下，仍能保持位置记忆能力。

在PIN顶升应用中，机械多圈编码器的核心优势体现在以下几个方面：

第一，断电保持能力。机械结构天然具备位置记忆特性，不依赖电池或易失性存储器，从根本上避免了因意外断电造成的位置丢失和后续恢复风险。

第二，抗干扰能力强。相比于电子式多圈编码器，机械多圈方案不受电磁干扰影响，在电机驱动器、变频器等强电磁环境中依然能够提供稳定的位置信号。

第三，即插即用的启动体验。系统上电后即可直接读取各轴当前位置，无需执行回零或寻参动作，大幅简化了上电流程并缩短了启动时间，这对于多轴PIN顶升系统来说是十分重要的工程优势。

二、同步启停：多轴PIN顶升的协调艺术

1.同步问题的工程背景

在大尺寸基板或载板的顶升作业中，通常需要布置多个PIN顶升单元（四点支撑、六点支撑乃至更多）来共同承载负载。此时，所有顶升单元的启停时刻是否一致，直接影响被顶升物料的姿态稳定性。如果各个单元在启动时刻或停止时刻存在时间偏差，基板在顶升过程中便会出现倾斜、偏转甚至滑移现象，严重时可能导致基板损坏或后续工艺对位失败。

2.实现同步启停的技术路径

实现PIN顶升结构的多轴同步启停：谱思PMC006系列运动控制器支持多轴同步启停功能。使用前先通过总线配置各轴的运动速度、目标位置等参数，随后利用控制器的广播功能，向总线上具有相同组ID的所有设备同时发送启动指令或停止指令，从而实现多轴设备的精确同步启动与停止。

三、平缓的加减速过程：对机械系统的最优保护

1.加减速过程对PIN顶升的影响

PIN顶升机构在实际运行中频繁执行升降动作。如果加减速过程设计不合理，急剧的加速度变化会产生以下几个方面的负面影响：一是机械冲击和振动，导致PIN针与基板之间的相对位置偏移；二是使被顶升物料产生瞬时加速度应力，尤其对于薄型基板或脆性材料而言，冲击可能导致裂纹或破裂；三是加剧机械零部件的磨损和疲劳，缩短设备的使用寿命。因此，平缓的加减速控制不仅是提升定位精度的需要，更是保护机械系统和物料的必要措施。

2.S形速度曲线与梯形速度曲线的选择

运动控制中的加减速过程通常采用梯形速度曲线（T型速度曲线）或S形速度曲线两种方式，两者各有适用场景。T型速度曲线分为匀加速、匀速、匀减速三个阶段，加速度在启停时刻发生阶跃变化，适用于对启停冲击不敏感、要求快速响应的场合；S形速度曲线则在T型曲线基础上引入了加加速度（Jerk）约束，将加速度的阶跃变化平滑为连续变化，使速度曲线呈S形过渡，能有效抑制机械谐振和柔性变形，尤其适用于对运动平稳性要求高的精密定位场景。

在实际工程中，需根据工况特点合理选择加减速方式并配置相应参数。选择的核心考量包括：负载惯量比、执行机构刚度、允许的启停冲击程度、系统节拍要求以及电机驱动器的峰值力矩能力。加减速参数（加速度A、加加速度J、匀速速度Vmax）的整定遵循以下原则——在不超过电机额定转矩和驱动器峰值电流的前提下，尽量匹配负载的惯量特性。一般而言，大惯量负载宜采用更低的加速度和更缓的加加速度，以避免电流过冲和机械过载。

这一特性在PIN顶升应用中尤为突出，值得根据工况方向做差异化处理：上升时，执行机构需要克服负载重力和机构摩擦力做功，负载力矩较大，若加速度设置过大，容易导致电机过载、驱动器报错甚至丢步，因此宜采用较缓的加速度和较低的加加速度值，优先保证启动过程的平稳性和力矩裕量，在满足节拍要求的前提下适当延长加速时间；下降时，重力起到辅助作用，负载方向与运动方向一致，有效负载力矩明显减小，则可适当提高加速度以缩短减速段的时间，从而提升整体运行效率。
