28直线执行器是一种性能优越的直线推杆,内置滚珠丝杆、导轨、限位、驱动控制器、编码器,具有运行更精准、寿命更长、推力大等特点。直线执行器支持CANOPEN标准协议和MODBUS RTU 总线控制,9-36V的宽电压供电,多种不同的运行模式控制,因而适用于几乎所有应用。
|
直线推杆一体机系列
|
|
| 定位精度 |
0.01mm
|
| 行程 | 63mm(50-300mm可定制)
|
| 导程 |
1mm (000-999mm可定制)
|
| 供电电压 |
DC9-36V
|
| 最大静态负载 |
200N
|
| 最大动态负载 |
120N
|
| 耐温 |
-40℃-85℃
|
| 耐久 |
大于20000小时
|
| 重量 |
320g
|
| 电机额定电流 |
750mA
|
| 通用I/O |
直线推杆系列
|
| 功能 |
外部停止输入,电磁刹车控制,数字输入输出,模拟量输入,工厂复位,5V输出,数字地
|
| 输入规格 |
数字量输入电压:0-5V
模拟量调速输入电压:0-3.3V 外部限位输入电压:0-5V |
|
直线推杆系列
|
|
| 支持控制模式 |
位置模式,速度模式,PV模式,PP模式,模拟量调速,模拟量定位,同步定位
|
| 模式切换方式 |
指定指令切换
|
|
直线推杆系列
|
|
| 协议 |
CANopen DS301/DS402 MODBUS-RTU
|
| 波特率 |
5K-1M bps 可调 / 9600-115200 bps 可调
|

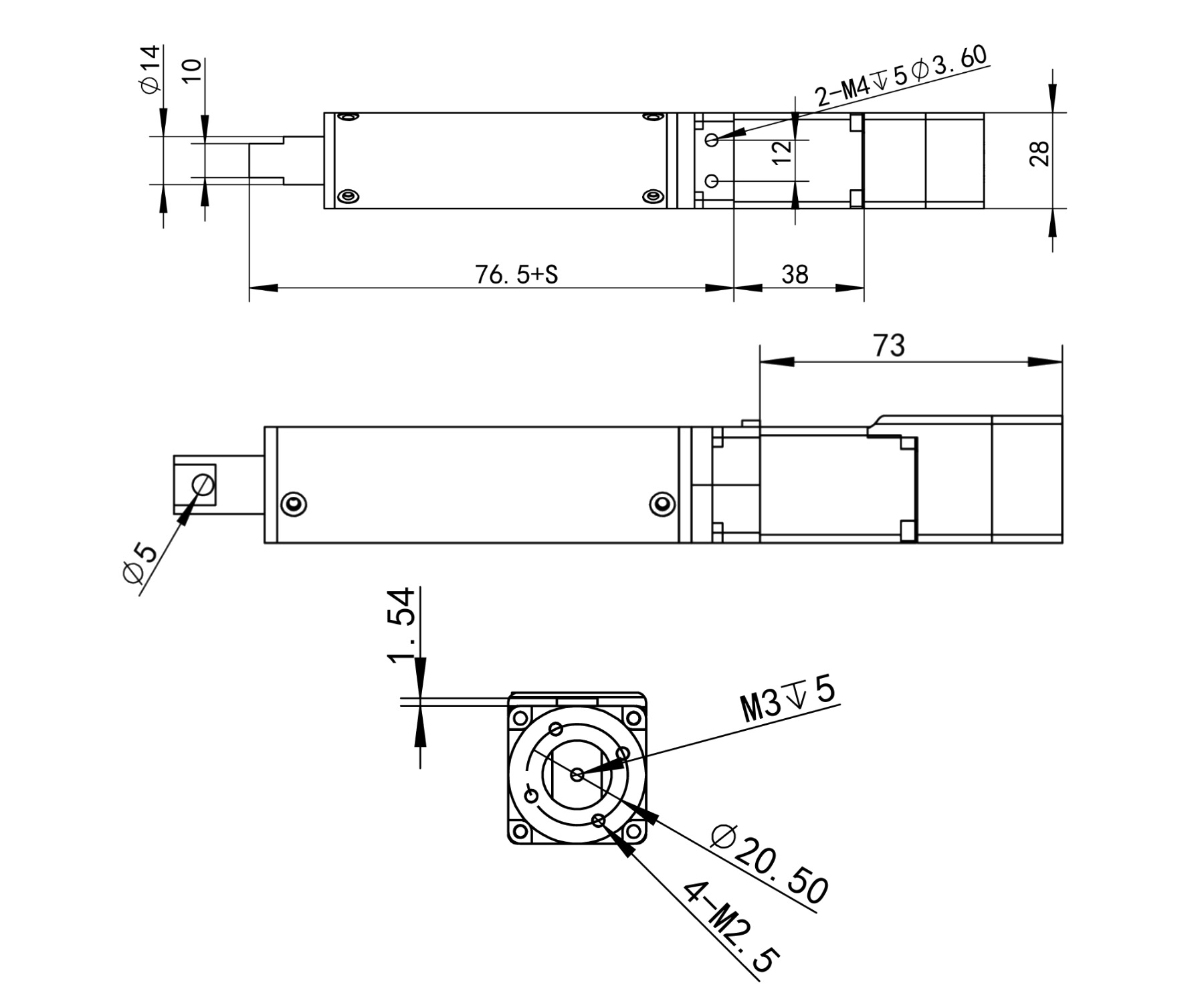

| 3D文件 |
联系客服
|
| 调试软件 |
None
|
| 开发文档 |
None
|
| 证书 |
| 功能 |
描述
|
| S型曲线加减速自动控制 |
支持启动速度、停止速度、加速度、减速度单独配置,加减速支持8档位控制,加减速仿真图示如下
|
| PP模式 |
在PP模式运行过程中可接收上位机写入一组新的参数,可选择让控制以前次运行参数平滑过渡到新的参数,或者在旧的参数运行完后再以新的参数运行,图示如下
|
